INTRODUCCIÓN
Es difícil imaginar un Proyecto de Ingeniería, por sencillo que este sea, en el que no se tenga que recurrir a la TOPOGRAFÍA en todas y cada una de sus fases. Desde los tiempos más remotos ha sido necesario marcar límites y dividir terrenos. En la era moderna, la Topografía se ha vuelto indispensable.
Los resultados de los levantamientos topográficos de nuestros días se emplean para:
  • Obtener antecedentes del terreno, para representarlos en un plano, y utilizarlos en el diseño de algún Proyecto.
  • Deslindar propiedades privadas y públicas.
  • Crear bancos de datos con información sobre recursos naturales y utilización de la tierra, para ayudar a la mejor administración y aprovechamiento de nuestro ambiente físico.


APLICACIONES DE LA TOPOGRAFÍA EN OTRAS ACTIVIDADES.

Los MÉTODOS TOPOGRÁFICOS se emplean comúnmente en la instalación de líneas de ensamble industrial y otros dispositivos de fabricación, para el armado y montaje de equipo y maquinaria de gran tamaño, para determinar el control de NIVELES y EJES y en muchas actividades relacionadas con:
Agronomía, arqueología, astronomía, silvicultura, geografía, geología, geofísica, arquitectura, paisajismo, meteorología, paleontología, sismología; pero sobre todo en obras de ingeniería.

LA TOPOGRAFÍA SE CLASIFICA EN:

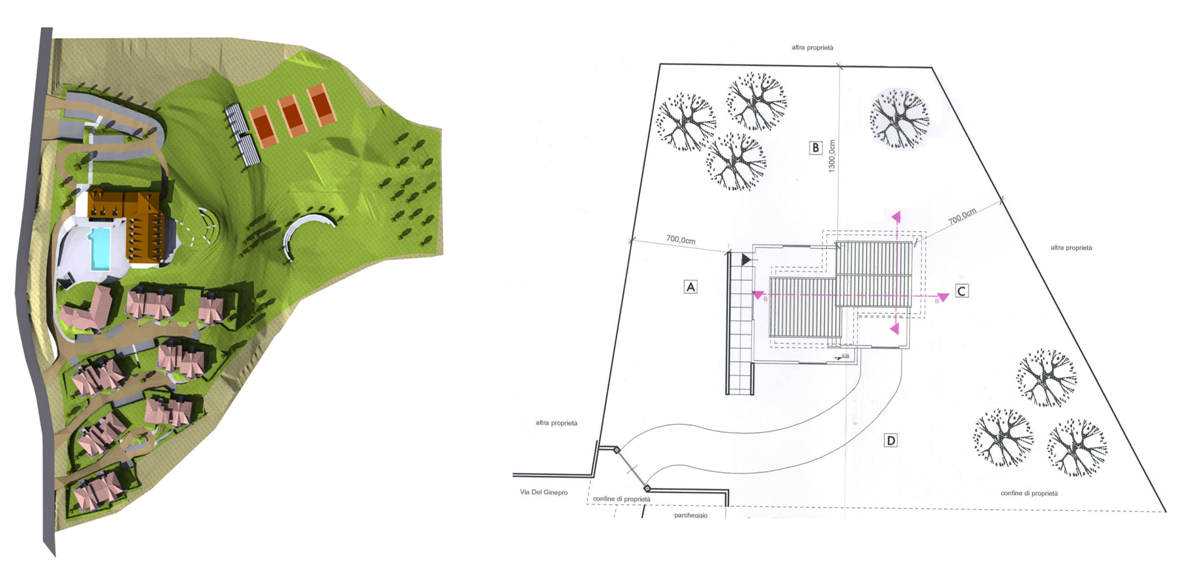

PLANIMETRÍA: Que estudia los instrumentos y métodos para proyectar sobre una REFERENCIA horizontal, la exacta superficie plana, POSICIÓN de los puntos más importantes del terreno y construir de esta manera una FIGURA (plano), similar al mismo.
planimetria


ALTIMETRÍA:

Que tiene por objeto determinar las  COTAS (alturas), de los diferentes PUNTOS con respecto a una SUPERFICIE DE REFERENCIA, generalmente correspondiente al nivel medio del mar o arbitrario.

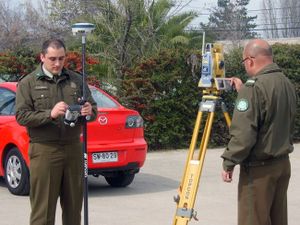

Los elementos necesarios para una buena REPRESENTACIÓN se obtienen mediante un LEVANTAMIENTO, operación técnica que consiste en medir directamente en el terreno.



Así se consiguen PLANOS relativos a una ciudad, un tramo de río, un bosque, una fábrica, una zona genética, etc., que interesan, según los DATOS especialmente PUESTOS DE RELIEVE, para ingeniería de caminos, ferroviaria, civil, hidráulica, etc.

 top0

Sobre el PLANO, las DIMENSIONES REALES de los diversos objetos (caminos, senderos, edificios, cursos de agua, relieves, etc.) se reproducen con signos convencionales, reduciendo las distancias relativas que toma el nombre de “ESCALA”.

Los signos convencionales, aunque son por lo general los mismos en todos los planos topográficos, se reproducen siempre en todos ellos para que su lectura más fácil y rápida.

En Topografía la distancia entre dos puntos es generalmente aquella que separa dichos puntos sobre la superficie de la referencia dada.

Análogamente, los ángulos se consideran referidos a puntos proyectados sobre el plano horizontal llamados ACIMUT y que son los que contribuyen a determinar las posiciones planimétricas de los diversos puntos.

Los ÁNGULOS CENITALES se miden, en cambio, sobre planos verticales y son de elevación o de depresión, según que la visual esté dirigida por encima del horizonte, la posición altimétrica de los diversos puntos sirve para determinar la COTA.



LEVANTAMIENTO Y REPRESENTACIÓN DE SUPERFICIES.



El MÉTODO de campo a utilizar para el levantamiento y representación de superficies depende de múltiples FACTORES entre los cuales podemos mencionar:



FACTORES: Los  factores que se deben considerar al momento de realizar un levantamiento son los siguientes:


  • Área de estudio (LUGAR DE TRABAJO)
  • Escala del PLANO (1:1000, 1500, 2000,….5000)
  • Tipo de terreno (PLANO, PENDIENTES,  ESCABROSO)
  • Equidistancia de las CURVAS DE NIVEL
  • Características y tipo de proyecto a desarrollar y
  • Equipo disponible. (INSTRUMENTOS, ACCESORIOS)

  MÉTODOS:

  Entre los MÉTODOS más comunes empleados tenemos:

  • Método de RADIACIÓN.
  • Método de la CUADRÍCULA
  • Método de SECCIONES TRANSVERSALES.
